[건축시공기술사 합격루틴005] 히빙Heaving과 보일링Boiling 현상

안녕하세요? 예비 건축 시공기술사 행구소년입니다.

오늘 배울 두 번째 용어는 히빙과 보일링 현상입니다.

(단독 기출되지 않았지만 파이핑Piping 현상도 함께 알아봅니다)

​

지하구조물이나 기초를 설치하기 위해서 선행으로 터파기 공사를 실시합니다. 흙의 사면각을 벗어나면 흙은 붕괴되기 때문에 흙막이 벽을 설치합니다.

​

하지만 기후 조건이나 인접 지반 조건에 의해 흙의 성질이 변하고 토압이 달라져서 흙막이 벽의 붕괴나 인전지반 침하 등 여러 문제점을 야기시킵니다. 오늘 배울 용어는 바로 토공사 흙막이 공사 후 발생할 수 있는 <문제점> '두 가지' 히빙Heaving 과 보일링 Boiling 현상입니다.


------------------------------------------------------------

1. 개념

히빙Heaving 현상은 연약한 점토지반에서 흙막이 벽 내외의 토압 차이로 인해 흙막이 벽 배면부 흙이 침하되면서 굴착저면 흙이 부풀어 오르는 현상을 말한다.
​

Boiling 현상은 사질지반에서 흙막이 배면의 지하수위와 굴착저면의 수위차에 의해 굴착저면에 흙과 물이 부풀어 오르는 현상을 말한다.​
​

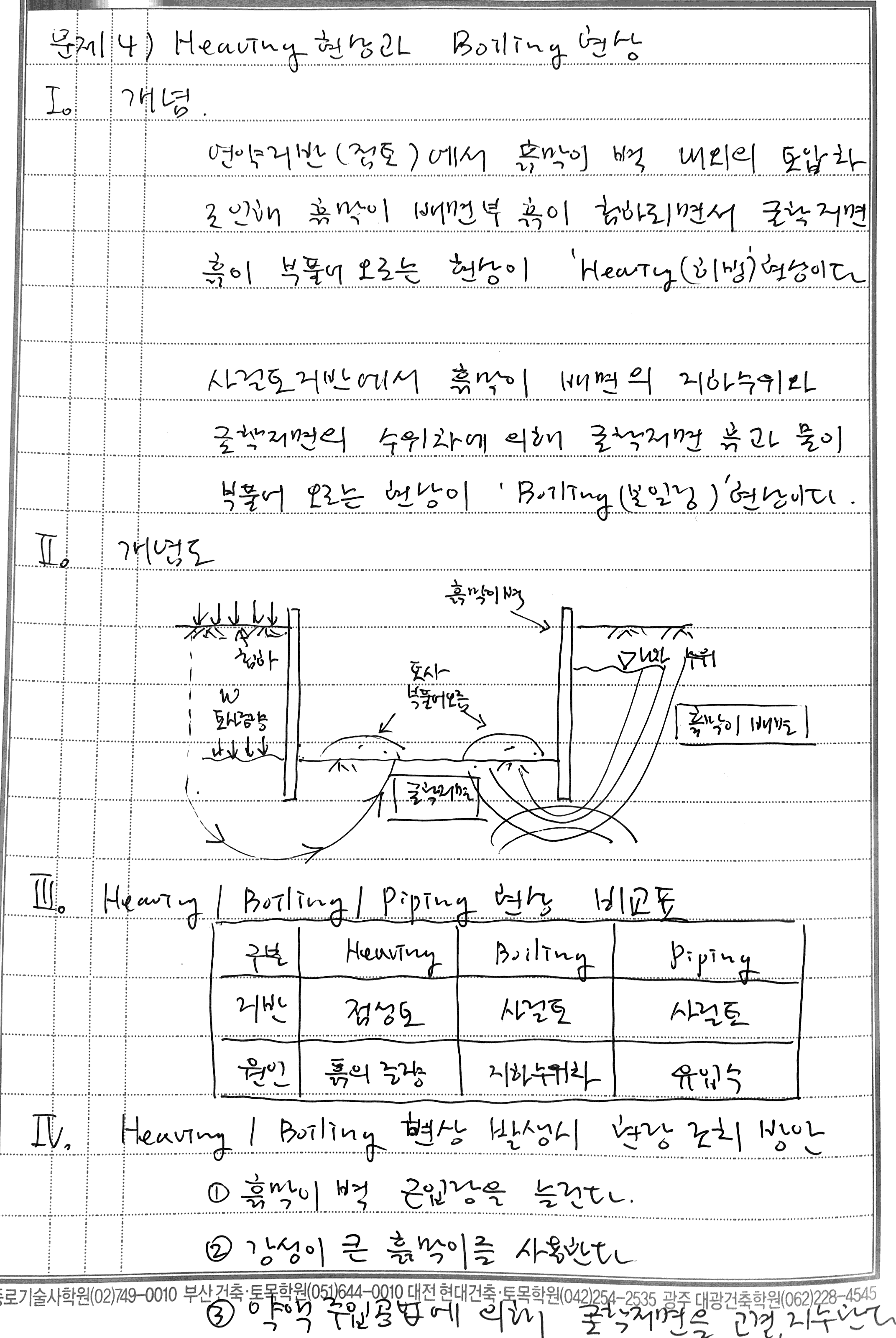

2. 개념도

<서브노트 참조>

​
3. Heaving, Boling, Piping 현상 비교표

<서브노트 참조>​
​

4. 히빙&보일링 현상 발생 시 현장 조치방안​

<서브노트 참조>

기본적인 정의(개념)를 정확히 써주고 그림과 비교표로 적절히 표현하면 18점 이상은 무난히 받을 수 있다

#히빙#보일링#Heaving#Boiling#Piping#
